GZ型高链式格栅除污机

主要用途

   适用于城市污水处理厂或泵站进水渠(井)，拦截并扫除进水中的漂浮物，保证后续处理工序安全正常运行。高链式格栅除污机的传动部件均在水面以上，有效防止水中污物的侵入及卡阻，安装维修方便，使用寿命长。

工作原理

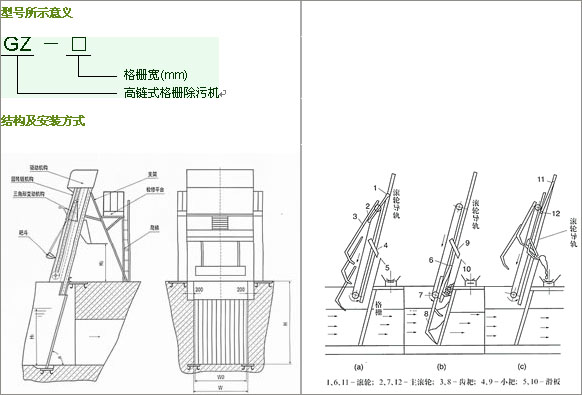

   高链式格栅除污机主要由驱动装置、机架、导轨、齿耙和卸污装置等组成。

    三角形齿耙架的滚轮设置在导轨内，另一主滚轮与环形链铰接。由驱动机构传动分置于两侧的环形链，牵引三角形齿耙架沿导轨升降。

   1)下行时，三角形齿耙架的主滚轮，是环形链条的外侧，齿耙张开下行。见图a所示至下行终端．主滚轮回转到链轮内侧，三角形齿耙插入格栅栅隙内，见图b。

   2)上行时，耙齿把截留于格栅上的栅渣扒集至卸污料口，由卸污装置将污物推入滑板，排至集污槽内，见图c。此时三角形齿耙架的主滚轮已上行至环链的上端，回转至环链的外侧，齿耙张开，完成一个工作程序。

   为防止由于齿耙歪斜或栅渣嵌入栅条造成卡死现象，在驱动减速机与主动链轮的连接部位，安装了过力矩开关。当负荷达到额定限度时，开关便切断电源并停机报警。
