ZCX型中心传动单(双)

概述与用途

    ZCX型中心传动单(双)管吸泥机主要适用于周边进水、周边出水的大型圆形沉淀池中排除池底的活性污泥，使水质净化。具有稳定、节能、寿命长、排泥均匀等优点。

    沉淀池污水进入配水槽内，经槽底配水孔均匀地流入池内，在周边挡水裙板的作用下水流从池底部流向中心，污泥依靠自重沉积于池底、从而形成泥水分离，吸泥机悬挂于中心立柱上，刮臂及吸泥管在驱动装置带动下匀速旋转在静水压力的作用下，污泥均匀地进入吸泥管上的吸泥孔口(经独特设计，孔口由里向外，由小变大)，然后通过中心排泥管经排泥井的套筒阀排出池外，排泥量的大小可由套筒阀的升降度来控制；池表面的浮渣通过表面撇渣装置撇入排渣斗，而上清液则通过四周出水槽排出池外。

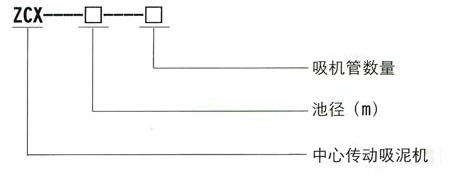

型号规格表示意义

主要构造

    本设备主要由钢制工作桥、电机减速装置、传动轴、刮臂桁架、吸泥管、导流筒、撇渣系统、浮渣挡板挡水裙板等组成。

特点

1、沉淀池周边变断面、变流量、变水头的进水槽设计，保证了沉淀池周边均匀配水。

2、变断面、变孔径、变水头的吸泥管在全池底面均衡吸泥的设计，确保了吸泥浓度高，节省污泥回流动力。

3、设有过载报警，超过载荷停机，扭矩保护等多种措施，确保安全运行。

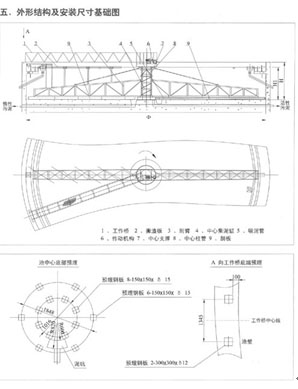

外形结构及尺寸基础图
